Bijzondere kenmerken
- Universele deurdranger, geschikt voor diverse montagemogelijkheden.
- Sluitkracht instelbaar van 1 - 6
- Openingsdemping en sluitvertraging standaard instelbaar.
- 3 verschillende sluitzones instelbaar 180-15 gr. / 15 - 0 gr. / 7 - 0 gr.
- Geschikt voor deuren tot 1400mm breed
- Voor binnen- en buitendeuren
Beschrijving

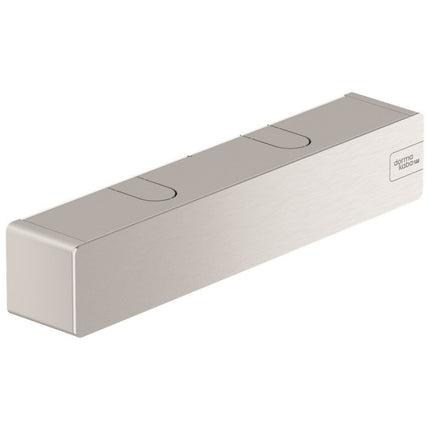

Zowel voor private woningen als in de modernste werkplekken voldoet de TS 98 XEA glijarm deurdranger aan de hoogste eisen op het vlak van kwaliteit, comfort en design.
De deurdranger is flexiblel en eenvoudig te installeren en voldoet aan de vereisten voor een barrièrevrije doorgang.
Met de bewezen EASY OPEN-technologie kan de deur eenvoudig en comfortabel worden geopend, ook door minder mobiele gebruikers.
De geïntegreerde hartvormige nokkenas zorgt voor een verminderde weerstand bij het openen van de deur.
Vrijwel geruisloze sluiting wordt mogelijk gemaakt door de regelbare sluitsnelheid.
Betrouwbaar en zelfs bij temperaturen tot - 40 °C.
Kenmerken van de TS 98 XEA glijarm deurdranger zijn:
- 1 type deurdranger voor 4 montagemogelijkheden, deurblad-en kozijndorpelmontage, scharnierzijde en tegenscharnierzijde.
- sluitkracht instelbaar aan de voorzijde van de deurdranger, met sluitkrachtindicator.
Alle hydraulische functies en de sluitkracht EN 1-6 kunnen eenvoudig aan de voorkant ingesteld worden. De geselecteerde sluitkracht kan via een visuele indicator worden afgelezen.
Technische specificaties
Breedte verpakking | 195 mm |
Bruto gewicht inclusief verpakking | 5,38 kg |
Gewicht | 5,38 kg |
Hoogte verpakking | 85 mm |
Kleur | zilver RAL 9006 (P600) |
Lengte verpakking | 395 mm |
Materiaal | metaal |
Verpakt per | 1 st |
Volume verpakking | 6547125 mm³ |
Draairichting | DIN links/rechts |
Geschiktheid deuren | algemene deuren, buitendeuren (naar buiten draaiend), brand- en rookwerende deuren |
Montagewijzen | normale montage aan de scharnier- en tegenscharnierzijde, kopmontage aan de scharnier- en tegenscharnierzijde |
Maximale deurbreedte brand- en rookwerende deuren | 1400 mm |
Breedte | 59 mm |
Hoogte | 60 mm |
Lengte | 327 mm |
Brand- en rookwerende deuren | geschikt |
Maximale deurbreedte algemene deuren | 1400 mm |
Norm | EN 1154, EN 1155, EN 1158, DIN 18040, EN 14637, CE markering, DIN SPEC 1104 |
Mechanische vastzetinrichting | optioneel(niet voor brand-en rookwerende deuren) |
Sluitkracht (min-max) | 1-6 EN |
Sluitkracht voor deurbreedte tot 850 mm | 2 EN |
Sluitkracht voor deurbreedte tot 950 mm | 3 EN |
Sluitkracht voor deurbreedte tot en met 1100 mm | 4 EN |
Traploos instelbaar | dubbele eindslag |
Traploos instelbaar gebied sluitsnelheid | 180° - 15° |
Sluitkracht voor deurbreedte tot en met 1250 mm | 5 EN |
Sluitkracht voor deurbreedte tot en met 1400 mm | 6 EN |
Sluitsnelheid via ventiel traploos instelbaar | ja |
Ventiel instelbaar | openingsdemping, sluitvertragingszone |
Sluitkracht voor deurbreedte tot 750 mm | 1 EN |
Eindslag via ventiel traploos instelbaar | ja |
Glijrail | ja |
Inclusief montageplaat | ja |
Inclusief optische sluitkrachtindicator | ja |
Instelbare sluitbereik eindslag | 7º - 0º |
Maximaal deurgewicht | 300 kg |
Sluitkracht met stelschroef traploos instelbaar aan de voorzijde | ja |
Sluitwerking | vanaf 180° bij montage aan de scharnierzijde, zowel bij deurblad als bij montage op de kozijndorpel. |
Traploos instelbaar gebied sluitbereik | 15º tot 0º |
Productspecificaties
- Artikelnummer
- 44110101
- SKU
- GR002401
- EAN
- 4048442638647
